ПРИВОД К НАСОСАМ И ВЕНТИЛЯТОРУ Д100.25.1СБ

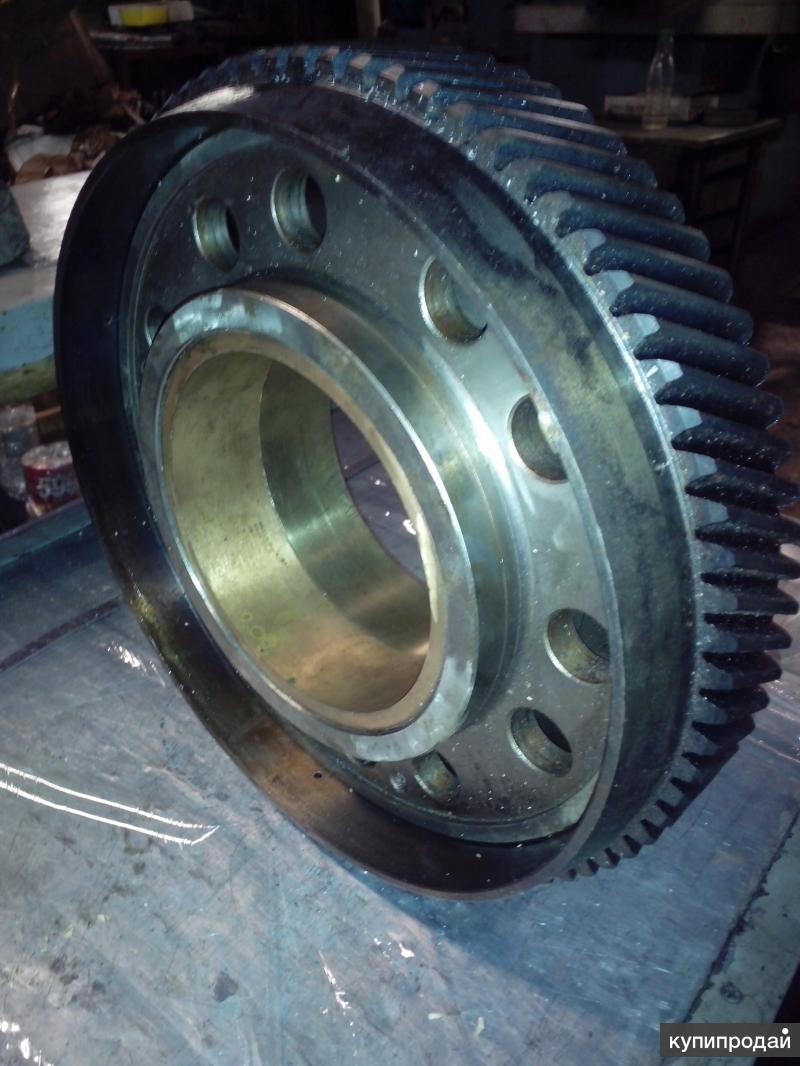

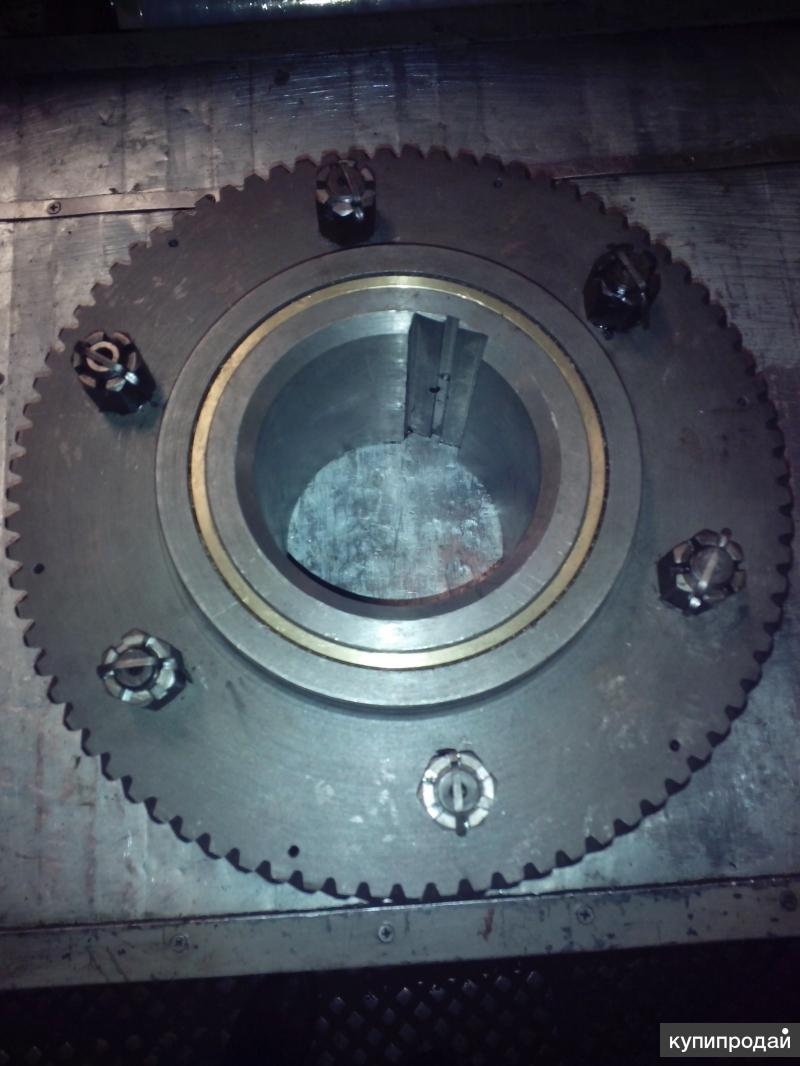

Привод к насосам и вентилятору относится к вспомогательным силовым механизмам дизель-генератора 10Д100 и состоит из эластичного привода насосов и валопроводов привода гидромеханического редуктора. Эластичный привод насосов на шпонке напрессовывается на хвостик ступицы антивибратора и предназначен для передачи вращения от коленчатого вала к насосам, приводу масляного насоса и регулятора. Он обеспечивает упругое соединение выше указанных узлов дизеля с коленчатым валом, смягчая жесткие удары при пусках дизеля и переменах режимов его работы.

Вес, кг : 56,4

Чертежный
номер Наименование Количество
на одну сборочную
единицу Масса,кг
2Д100.25.013-2 Вилка 1 13,8
2Д100.25.014-2 Вилка 1 24,0
2Д100.25.015 Крестовина 1 6,5
2Д100.25.016 Втулка 4 0,27
2Д100.25.017-4 Фланец 1 0,62
2Д100.25.018-А Шайба сферическая 1 1,0
2Д100.25.019 Кольцо стопорное 4 0,01
2Д100.25.022 Шпонка 1 0,32
Д100.25.001 Ступица эластичного привода 1 13,5
Д100.25.002-1 Шестерня 1 19,04
Д100.25.003 Диск опорный 1 6,82
Д100.25.004 Втулка 1 1,7
Д100.25.005-1 Пружина 12 0,16
Д100.25.006 Сухарь 6 0,3
Д100.25.007 Болт сухаря 6 0,22
Д100.25.008 Гайка прорезная 6 0,05
Д100.25.012 Шайба 1 0,04
